強力な旋回気流で素材を粉砕する
新発想の乾式微粉砕機
「ストリームミル」は、粉砕室内部に搭載された羽根を高速回転させることで発生する強力な旋回気流により、材料同士を衝突させて粉砕する自生粉砕機です。自生粉砕により発熱、コンタミを最小限に抑制します。

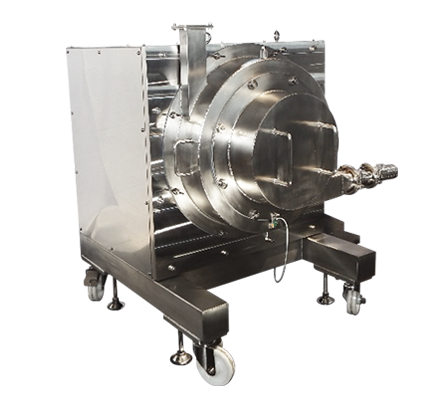

ST300型
主な特長 FEATURE
-
材料同士が気流によって衝突する自生粉砕なので、熱の影響やコンタミを抑えて粉砕が出来ます。
-
自生粉砕で効率的に粉砕ができるので滞留時間が短くできます。その効果で、熱の影響をほとんど受けません。
-
鉄コンタミ防止で接粉部をジルコニアにすることも可能です。
-
ミル内部の部品が少ないので、分解、清掃が簡単です。
その他の特長
- 幅広い原料サイズ
- 金属コンタミフリー
- クローズドシステム
- 分解洗浄が容易
- 省エネ
- 低価格
素材例 MATERIAL EXAMPLE
-
電子部品
活性炭、チタン酸バリウム、ガラス、ITO、水酸化アルミニウム、シリカ
-
食品
米、茶、大豆、鰹節、煮干し、漢方薬、そば粉、乾燥野菜、ハーブ
-
その他
樹脂、珪砂、鉱石、医薬原体、ビタミン、金属酸化物
処理例 PROCESSING EXAMPLE
-

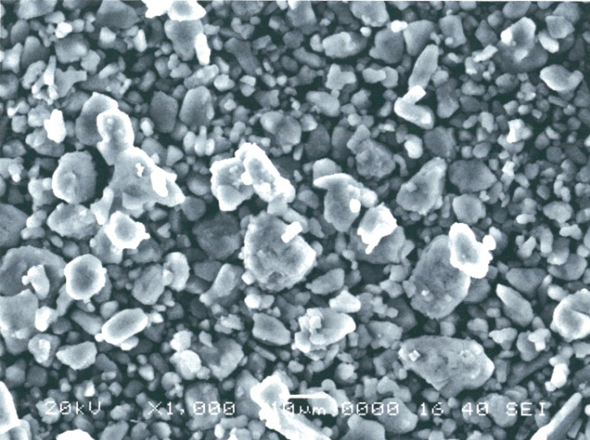

塩の粉砕
塩をST300型を使って4kg/hrで粉砕した結果、15μｍまで粉砕することができました。かなり細かく粉砕することができたので、口に含んでも直ぐに溶けてしまいます。
-

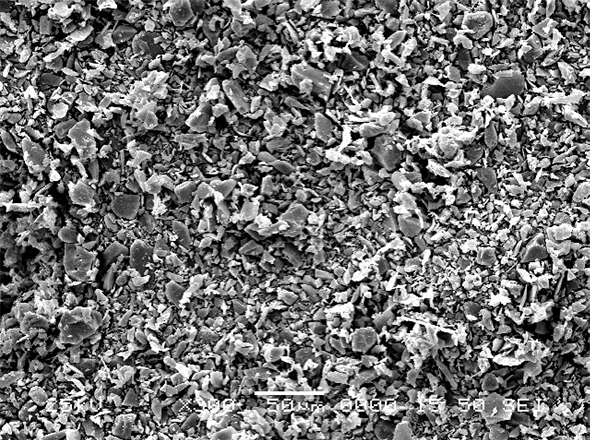

珪砂の粉砕
珪砂のような固い鉱物でも250μmの原料を15μm程度まで粉砕することができます。
-

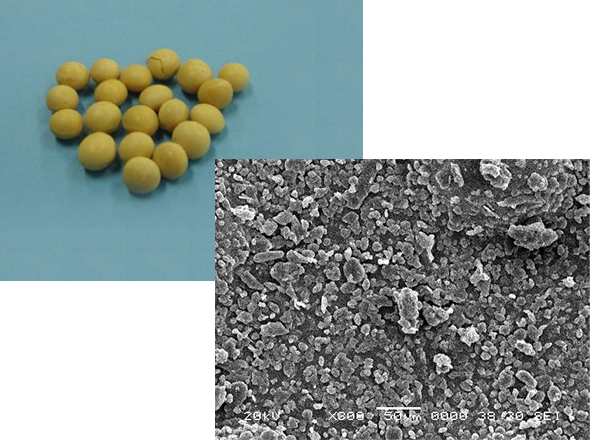

大豆の粉砕
大豆のように10mm程度の大きさでも、60μm程度まで粉砕することが可能です。
-
その他の処理例
処理物 原料粒径(mm) 到達粒径(μm) 処理能力(kg/h) 型式 米 5 14 4 ST300 茶 5 24 4 ST300 大豆 10 56 4 ST300 乾燥野菜 30 38 15 ST550 塩 0.6 15 4 ST300 漢方薬 10 14 20 ST550 無鉛ガラス 10 14 4 ST300 硅砂 0.25 13 4 ST300 カーボン 0.4 3.5 21 ST300 金属酸化物 0.013 6 290 ST300
生産能力 PRODUCTION CAPACITY
-
少・中規模生産用
- ST300
- ST550
少量生産に対応
ST300型より スケールアップの基礎データをとることができます。 -

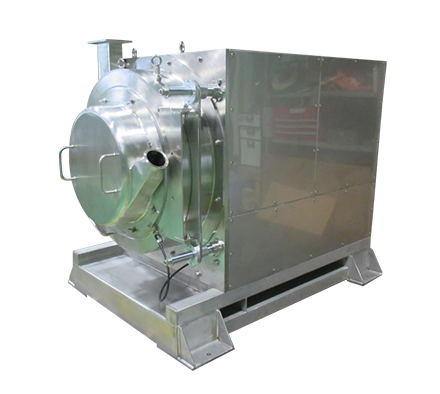

大量産用
- ST800
大量生産に対応
クリーンルームにも対応します。
-

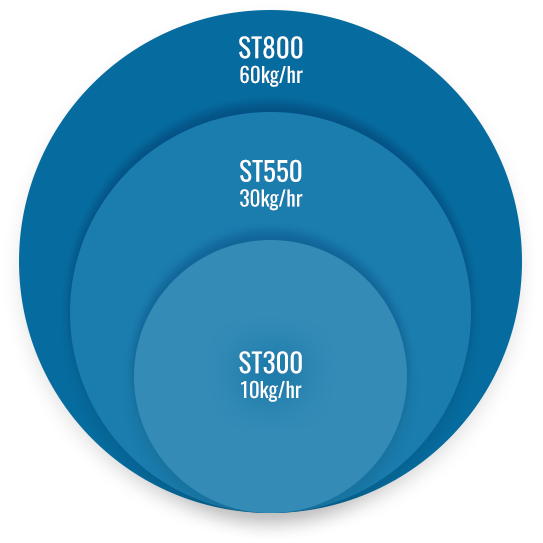

処理量の目安
左の図はST300型で運転したときに、素材10kgを1時間で処理できた場合、大型機へスケールアップしたときの処理量の目安です。 ST800型はST300型の6倍の処理能力があるため、生産時に設置台数やスペースの削減が可能です。
構造 STRUCTURE
-

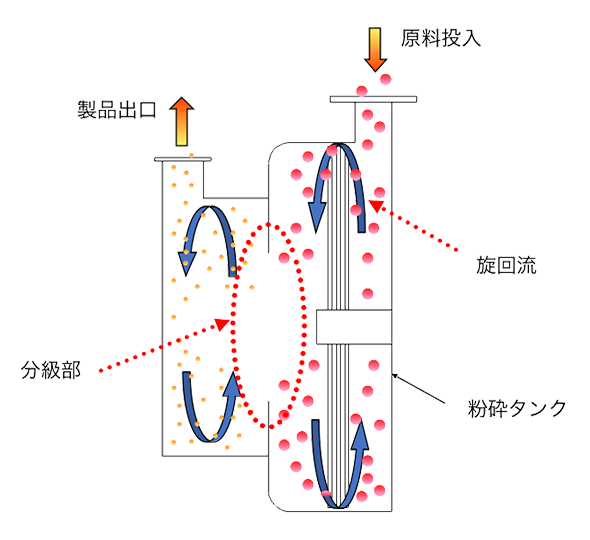

メディアレス粉砕
「ストリームミル」は粉砕室内部の羽根を高速回転させることで発生する強力な旋回気流により、材料同士を衝突させる自生粉砕機です。ボールやビーズなどのメディアを使用しないので、熱の発生やコンタミを抑えて粉砕することが出来ます。当社独自の分級部によって、確実に微粉と粗粉を分級し、粉砕室の詰まりを防止します。
-

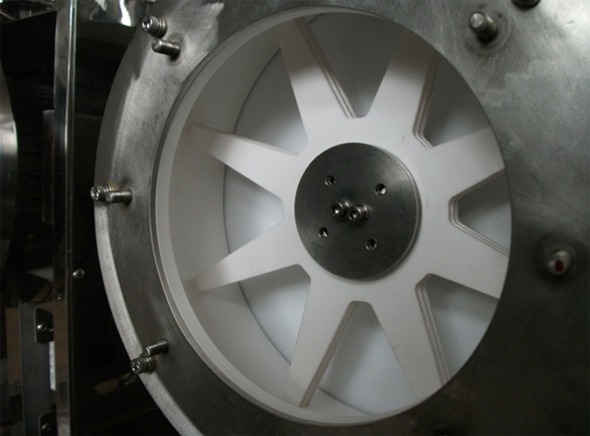

金属コンタミレス
「ストリームミル」は自生粉砕方式を採用しているため、コンタミが非常に少ないですが、粉砕室内部はステンレス製のため、鉄コンタミを100％防止することはできません。そのため、接粉部の材質をジルコニアセラミックスに変更することは可能です。
（ＳＴ３００のみ対応） -
シンプルな付帯機器
下は「ストリームミル」の機器構成です。
振動フィーダなどの供給機より、材料を粉砕室内に投入します。材料は粉砕された後所定の大きさの粒子がブロワによって、粉砕室外に排出されサイクロンで捕集されます。サイクロンで捕集できなかった微粉は、バグフィルターで回収されます。このように一般的な粉砕装置と機器構成は同じことから、既存の粉砕機からの置き換えも可能です。
ラインナップ LINEUP
-
型式 粉砕タンク 容量
[L]処理量
[kg/h]モータ出力
[kW]回転速度
[min-1]質量
[kg]ブロワ風量
[m3/h]ST300 7 5-10 3.7 7,500 170 180 ST550 30 10-30 7.5 4,000 320 240 ST800 90 30-60 30 2,750 800 600
