自転・公転するプラネタリ運動で素材を効率良くミキシングします
「ＦＭミキサ」の処理実績やノウハウを応用したプラネタリーミキサです。当社の「プラネタリミキサ」はブレードとタンク壁面との隙間で大きなせん断力が得られ、タンク中心部では二つのブレードによる強いニーディング効果が得られますので、効率的に素材をミキシングすることが可能です。
HL30-4型
主な特長 FEATURE
-
あらゆる用途に対応するため、小型機から大型機までをラインナップしてます。
-
多軸攪拌羽根（2本）とディスパー（1又は2本）を設置し、幅広い粘度に対応します。
-
多重インターロックにより昇降容器の安全性を考慮してます。
-
攪拌域にデッドスペースがなく、タンク内の排出残を抑える排出構造を採用しています。
その他の特長
- 低価格
- ジャケット付き
- 真空仕様
- メンテナンス容易
- 大型機は門型フレーム
- スケールアップ可能
素材例 MATERIAL EXAMPLE
-
電池材料
正極材、負極材、導電助剤
-
インク・塗料
塗料、印刷インキ、各種着色剤、磁性コーティング材料、絶縁塗料
-
その他
合成樹脂、接着剤、シール剤、塗り薬、化粧品、食品、セラミックス、各種金属ペースト、貼付剤
構造 STRUCTURE
-
作業性が抜群
プラネタリミキサの作業性を動画でご確認ください。
作業性が抜群、多重インターロックで安全運転が可能です。
ラインナップ LINEUP
-

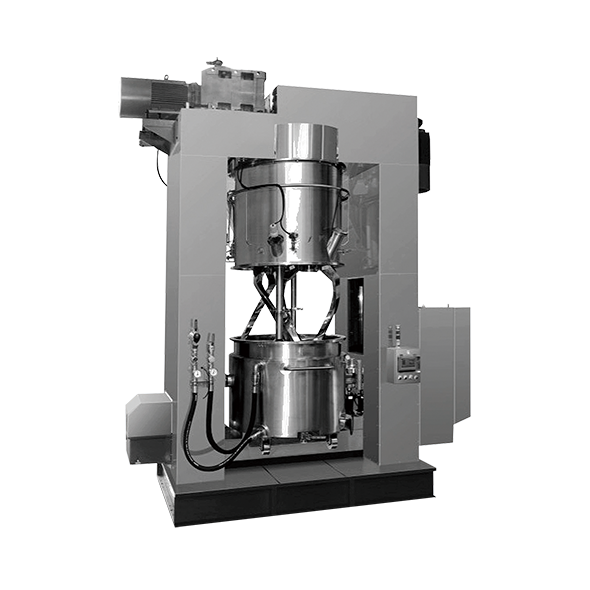

ラボ・少量生産
・多軸攪拌羽根を設置し、幅広い粘度に対応
・攪拌域にデッドスペースがなく、タンク内の排出残を抑える
特殊排出構造を採用
・ジャケットを装備し、処理中の温度コントロールが可能
・軸シール部摩耗屑の落下防止構造
・多重インターロックにより昇降容器の安全性を考慮
・構造がシンプルでメンテナンスが容易
・スケールアップが可能
-
型式 処理量
[L]攪拌用電動機
[kW]分散用電動機
[kW]公転回転数
[rpm]外形寸法
[L × W H,mm]HL5-3 5 1.1 1.1 70 1050 × 600 × 1540 HL20-3 20 3 3 64 1900 × 1200 × 1820 HL30-4 30 3 5.5 58 1910 × 1225 × 2000 HL60-4 60 7.5 11 42 2280 × 1470 × 2160 HL100-4 100 11 15 39 2325 × 1720 × 2550
-

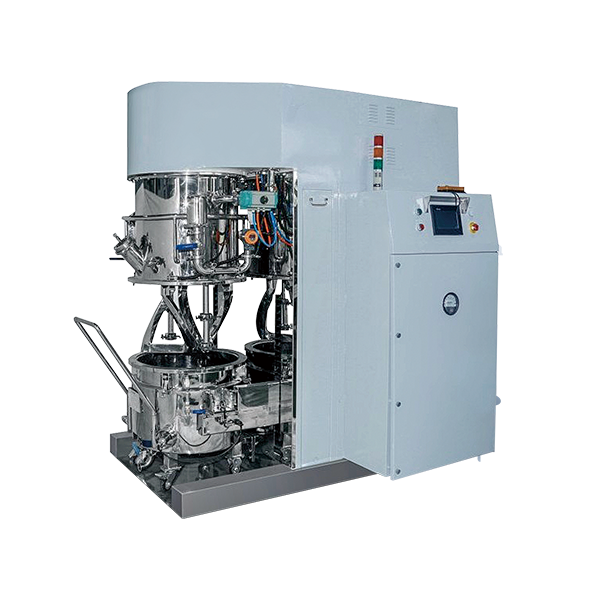

大量生産
・門型フレームにより本体振動を抑え、安全性が向上
・大型化による作業効率向上でコストパフォーマンスが高い！
-
型式 処理量
[L]攪拌用電動機
[kW]分散用電動機
[kW]公転回転数
[rpm]外形寸法
[L × W H,mm]MHL200-4 200 22 22 30 2900 × 1150 × 3250 MHL300-4 300 30 30 27 3430 × 1230 × 3625 MHL600-4 600 45 45 23 4000 × 1600 × 4335 MHL1000-4 1000 75 75 21 4240 × 1800 × 4920 MHL1500-4 1500 90 90 17 4870 × 2020 × 5650
