混合から冷却用途まで行える
低コストで高性能な混合機
「ＦＤミキサ」は「ＦＭミキサ」で培った技術をベースにしています。羽根先端周速が10m/sでもリボンブレンダより短時間でかつ高度な混合が出来ます。また、「ＦＭミキサ」と組み合わせれば冷却ミキサとして使用でき、バッチ連続処理を可能にします。
更に、スケールアップを確実に行うノウハウが強みで、小型機のデータからでも高精度のスケールアップ推算が可能です。それをベースにスケールアップを確実に行うことができます
FD150型
主な特長 FEATURE
-
「ＦＭミキサ」に比べ、低コストな混合機ですが、リボンブレンダに比べ高性能な混合を実現できます。
-
伝熱係数はＦＭミキサと同等です。伝熱面積が大きく、また撹拌熱も小さいので冷却に有効です。もちろん加熱も可能です。
-
耐摩耗仕様、GMP対応、冷却リング、チョッパ、掻落し装置、強化ブローなどを準備。素材に合わせた最適な処理を行います。
-
シンプルな構造、羽根の取り外しが容易であることから保守性、清掃性、メンテナンス性が良好です。
その他の特長
- 短時間処理
- 点検、清掃が容易
- 耐摩耗処理
- ＧＭＰ対応
- FMミキサと組合せ
- 低コスト
素材例 MATERIAL EXAMPLE
-
混合・分散
強力な対流混合・せん断混合、拡散混合によって、凝集物を解砕しながら短時間で均一に混合できます。解砕したくない材料にも対応できます。
-
冷却
冷却用の羽根で流動化による強い対流が起こりＦＭミキサと同等の伝熱係数が生まれます。さらに大きな伝熱面積と小さな撹拌熱とにより、処理物を速やかに冷却します。
-
乾燥・溶剤回収
攪拌熱やジャケットからの加熱によって、常圧または真空乾燥ができます。
凝縮器を取り付けて危険な溶剤も漏洩させず安全に乾燥・回収できます。 -
コーティング・改質
原料を短時間でコーティングします。カップリング処理やペレットのカラーリングなどに使われます。
-
加熱混合
強力な攪拌熱とジャケット加熱によって加熱混合します。
-
溶解・ペースト処理
チョコレート、バター、塗料パテ、蜜蝋、湿布薬などのホットメルト処理に利用できます。
-
炭酸カルシウム＋脂肪酸
-
アルミナ＋黒鉛
-
PEペレット＋カーボン
構造 STRUCTURE
-
最適な運転条件をご提案

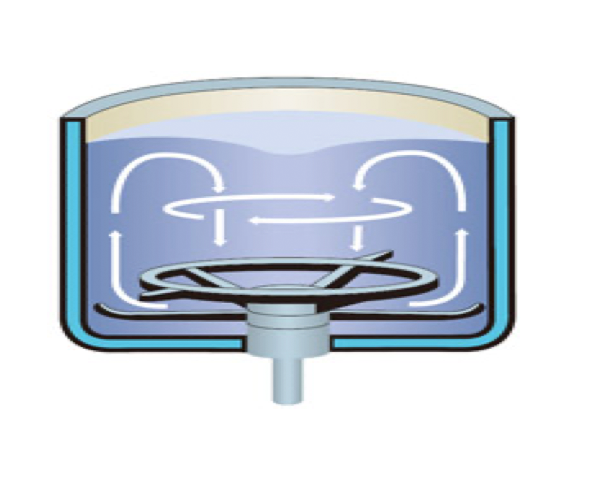

「ＦＤミキサ」は「ＦＭミキサ」で培った処理ノウハウをベースに設計されています。特殊な羽根により、低速回転でも処理物が流動化し良好な上下の循環流（対流）を形成します。この良好な対流によって伝熱係数が大きくなり、また撹拌熱を抑えることで効果的に処理物を冷却します。また、リボンブレンダーよりも短時間で高度な混合が可能です。
-
低速運転に適した羽根
「ＦＤミキサ」は低速処理に適した数種類の羽根を組合せ、最適な流動状態を作りだします。

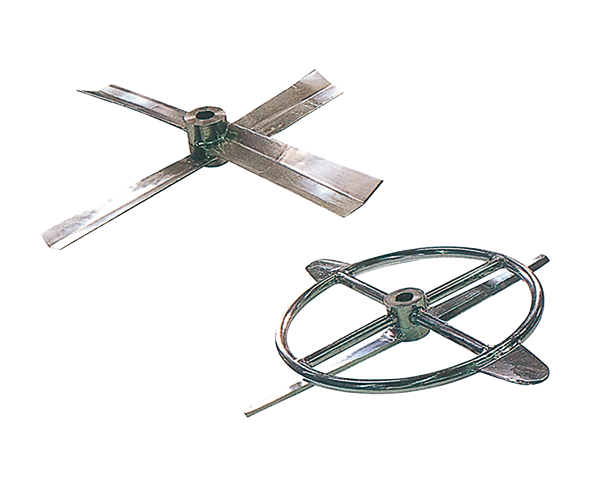

右の写真は羽根の一例です。材料の種類や処理内容によって、羽根の形状は大幅に変わります。処理に合わせて適切な羽根を選定できることが当社の強みです。 -

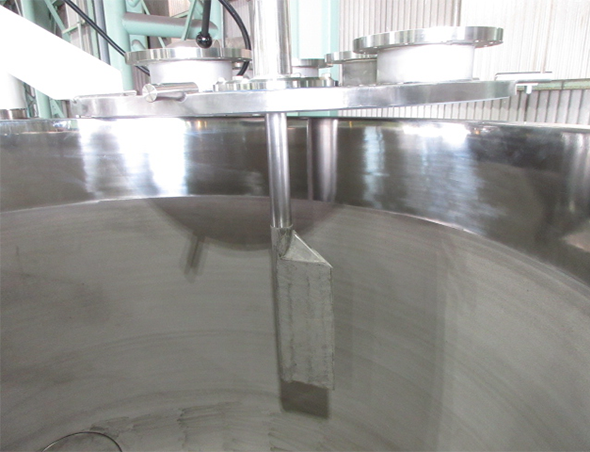

混合槽の超綱溶射 豊富なオプション
オプションでGMP対応、耐摩耗仕様、チョッパ、冷却リング、強化ブロー、洗浄装置などを準備し、素材に合わせた最適な処理を行います。鉄コンタミが問題になる場合は、羽根やタンクに超硬溶射を施工することも可能です。
ラインナップ LINEUP
-
型式 混合槽 全容量
[L]処理容量
[L]モータ出力
[kW]回転速度
[min-1]質量
[kg]FD20 45 20 2.2 440 250 FD75 175 90 5.5 205 770 FD150 350 150 7.5 165 850 FD300 650 300 11 135 1,000 FD500 1,050 500 15 135 1,600 FD1000 2,600 1,000 30 103 4,000 FD2000 4,700 2,000 45 60 7,100
