高速回転時の粉の流動を制御
最適なエネルギを粉に与えて効率的に複合化・球形化
超高速回転する羽根により混合・分散しながら粉体にエネルギを加えることで、異なる粒子の複合化や粒子の表面改質、カプセル化、球形化などの粒子設計を実現します。230Ｌサイズの大型機の納入実績もあり、スケールアップも確実に行えます。
強固な複合化が可能です。
CP15型
主な特長 FEATURE
-
100m/sの羽根周速と衝突板の効果で従来にない強力なせん断が生じて、無駄なく複合化・球形化を進めます。
-
材料の流動状態に合わせて、羽根を使い分け、確実に目的の粒子設計を行います。
-
非常にシンプルな構造のため作業性に優れ、洗浄などのメンテナンスも簡単に行えます。
-
大型機の実績とテスト機を完備し、「FMミキサ」で培ったノウハウで大型機へのスケールアップを確実に行います。
その他の特長
- 短時間処理
- 冷却機構付き
- 点検、清掃が容易
- メカノケミカル効果
- 耐摩耗処理
- 軸冷却可能
素材例 MATERIAL EXAMPLE
-
コーティング・改質
原料を短時間でコーティングします。強い転動作用で強固に付着、コーティングします。
-
複合化
ナイロン球に二酸化チタンを強く付着させて複合化することができます。紫外線防止効果から化粧品に使用されます。
-
球形化
磨砕による粒子の角取りや強い転動作用で可塑化する粒子を球形化します。
処理例 PROCESSING EXAMPLE
-

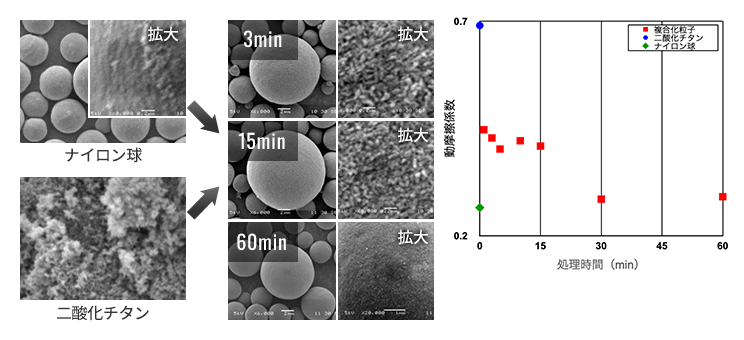

ナイロン球と二酸化チタンの複合化
紫外線防止効果を高めるためにナイロン球に二酸化チタンを複合化をしました。
SEM画像から処理時間15分で十分に複合化されていることが分かります。60分では、ナイロン球の表面に二酸化チタンが埋め込まれてしまうことが分かります。動摩擦計で測定しても30分でナイロン球と同じ動摩擦係数になるため、30分処理することは過剰だということが分かります。当社では動摩擦計を常備していますので、テスト実施の際には表面の性状を動摩擦計で測定することも可能です。
-

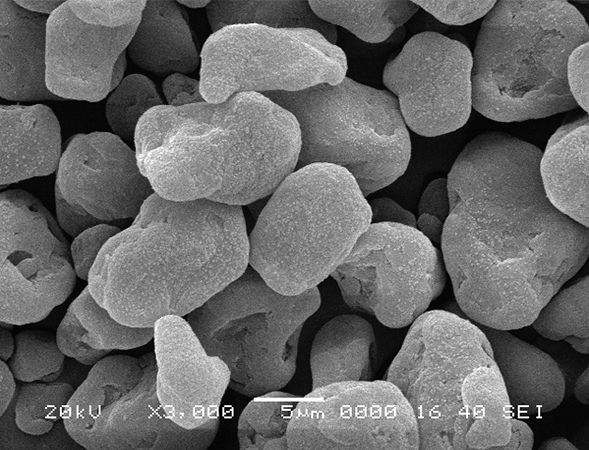

トナーの外添処理
コンポジで行えばトナーの外添処理も短時間で行えます
-

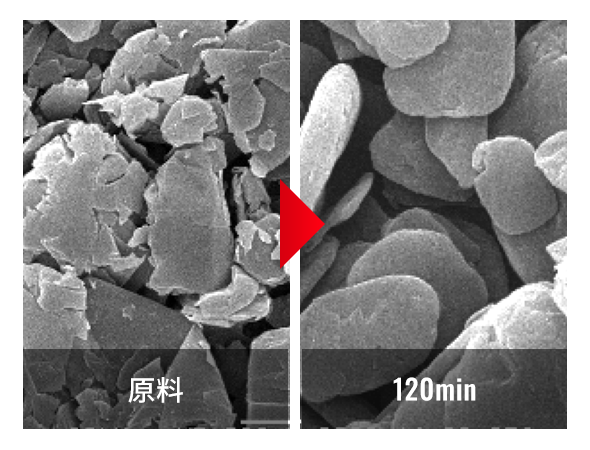

天然黒鉛の球形化
板状の天然黒鉛の流動性を上げるため、球形化処理を行いました。
構造 STRUCTURE
-

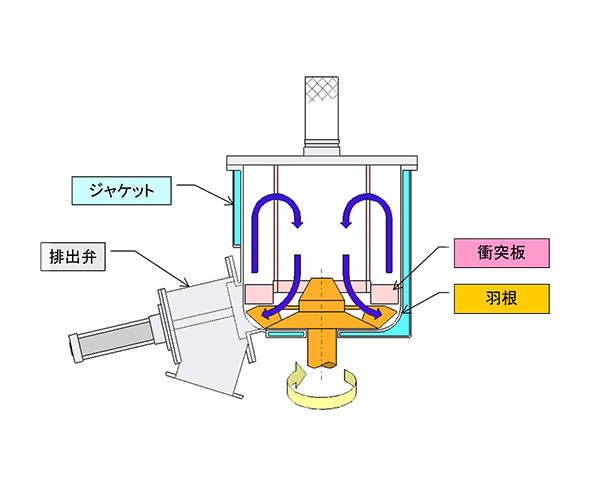

複合化に最適な混合槽
複合化・球形化には非常に強いせん断・衝突力が必要になります。粉に必要なエネルギを与えるため、羽根の形状はＦＭミキサとは違った特殊な羽根を取り付けています。又、羽根の種類は3種類あり、粉の特性によって選定します。羽根の回転速度は100m/sの周速が必要になる場合もあり、単純に運転させるだけでは効率的にエネルギを与えられません。そのため、羽根の上部に衝突板を設置し複合化・球形化に適した状態を作り出します。当社の豊富なテスト実績とノウハウから処理物にあわせた羽根、回転速度、衝突板の位置を選定します。
-
複合化・球形化
バインダなどを用いなくても、子粒子が充分小さく凝集性があれば、撹拌で母粒子に付着させることが出来ます。母粒子が樹脂などの柔らかい材料の場合、撹拌を続ければ子粒子が樹脂にめり込み、付着が強固となって固定化されます。さらに、運転を続けると、表面が樹脂層になるまで完全に打ち込まれます。母粒子が硬く、また打ち込まれる前に子粒子が変形し、粒子が見えなくなるまでつぶされれば、カプセル化になります。付着する条件としては、子粒子は母粒子の1/10以下とされているが実際には1/20以下でないと難しい。球形化も同じ原理であるが、最終的に微粉が固定化されて、転造・造粒で球に近づいていきます。この作用を効率的に行うことに特化しコンポジが開発されています。
-

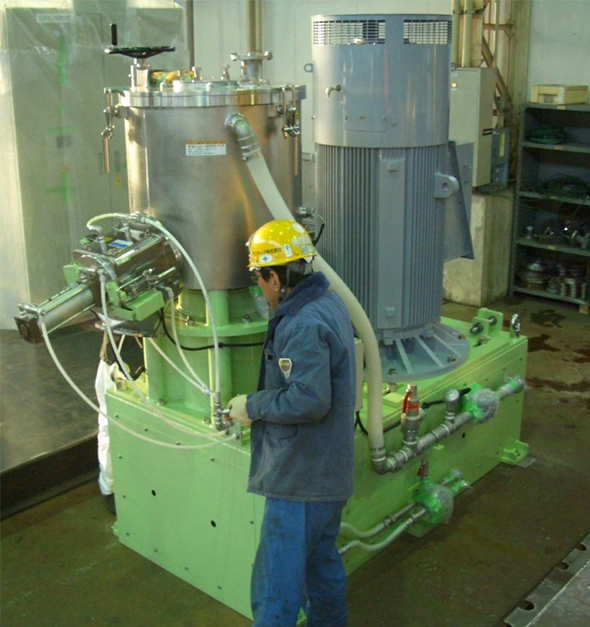

CP230型 大型機の実績
左の写真は230ＬサイズのCP230型です。
CP130型のテストから適切なモータ容量を選定して、標準よりも小さな250kWのインバータモータを搭載しました。
当社では130Lサイズのテスト機を常備してますので、適切なスケールアップやモータ容量の選定も容易に行えます。大型機を検討されているなら、当社にお任せください。
ラインナップ LINEUP
-
型式 混合槽 全容量
[L]処理容量
[L]モータ出力
[kW]回転速度
[min-1]質量
[kg]MP5 1.6 0.5-0.6 2.2 10,000 60 CP15 16 6 15 7,300 400 CP60 63 25 75 4,600 800 CP130 136 52 150 3,600 2,700 CP230 223 92 250 2,500 5,000 CP340 342 136 (250) 2,100 5,300 CP415 415 166 (250) 2,000 5,500 CP500 498 200 (250) 1,850 6,000 ※大型機(CP340以上)のモータは、テスト結果を基に設計検討いたします。
